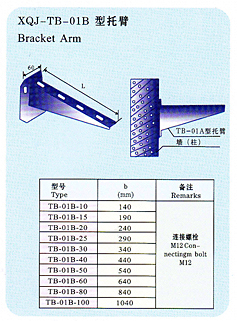

xqj-tb-01b型托臂
電纜橋架防護層選擇
電纜橋架的表面防腐層類別主要電鍍鋅、熱浸鍍鋅、粉末靜電噴涂等方式。
電鍍鋅工藝壽命大于12年，適用于室內輕腐蝕環境。
粉末靜電噴涂工藝壽命大于12年，適用于室內常溫干燥環境。
熱浸鋅工藝壽命大于40年，適用于室外重腐蝕環境。
電鍍鋅工藝由于和原因已被市場淘汰，廠家通常采用熱鍍鋅板替代。
電纜橋架規格選擇
在實際工程中，電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理的選擇電纜橋架的規格尺寸選擇呢？
新的國標民用建筑電氣設計標準-GB 51348-2019規定：
在電纜橋架內可無間距敷設電纜。在托盤內敷設電纜時，電纜總截面積與托盤內橫斷面積的比值不應大于40％。
槽盒內電纜的總截面積(包括外護層)不應超過槽盒內截面積的40％，且電纜根數不宜超過30根。
控制和信號線路可視為非載流導體，其電纜或電線的總截面積不應超過槽盒內截面積的50％。
